27 Shaders

Custom Shaders

GLSL 문법, RawShaderMaterial, ShaderMaterial을 직접 작성하고 이해하는 데 필요한 개념들을 보충 설명과 함께 제공합니다.
Three.js의 기본 속성과 GLSL 변수 타입, 구조를 정리했습니다.

1. 셰이더란?

셰이더(Shader)는 GPU에서 실행되는 작은 프로그램입니다. WebGL에서는 반드시 사용되며, Three.js의 모든 Material 내부에서도 사용되고 있습니다.

셰이더는 주로 두 가지 종류로 나뉩니다:

- Vertex Shader

각 정점(Vertex) 의 위치를 화면상의 2D 위치로 변환합니다.
주입된 정점 좌표, 모델 위치, 카메라 정보 등을 바탕으로 gl_Position에 위치를 할당합니다.
매번 다른 정점마다 실행되며, attribute 데이터를 받습니다.
공통적인 데이터는 uniform을 통해 전달됩니다.

- Fragment Shader

각 화면상의 조각(Fragment) 을 색칠합니다.
varying 키워드를 사용해 vertex shader로부터 데이터를 전달받습니다.
gl_FragColor에 색을 지정하여 출력합니다.

정점 셰이더는 렌더에서 정점을 배치합니다.
프래그먼트 셰이더는 해당 지오메트리의 각 보이는 프래그먼트(또는 픽셀)에 색상을 지정합니다.
프래그먼트 셰이더는 정점 셰이더 이후에 실행됩니다.
각 정점 사이에서 변경되는 데이터(예: 위치)를 속성 이라고 하며 정점 셰이더 에서만 사용할 수 있습니다.
정점 간에 변경되지 않는 데이터(예: 메시 위치나 색상)를 균일 데이터 라고 하며 정점 셰이더 와 프래그먼트 셰이더에서 모두 사용할 수 있습니다.
다양한 방법을 사용하여 정점 셰이더에서 프래그먼트 셰이더로 데이터를 보낼 수 있습니다.

2. 첫 번째 셰이더 작성

ShaderMaterial은 셰이더 코드에 자동으로 코드가 추가되는 반면 , RawShaderMaterial 은 이름에서 알 수 있듯이 아무것도 추가되지 않는다

const material = new THREE.RawShaderMaterial({
  vertexShader: `
    uniform mat4 projectionMatrix;
    uniform mat4 viewMatrix;
    uniform mat4 modelMatrix;

    attribute vec3 position;

    void main()
    {
        // 최종 화면 좌표를 계산
        gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
    }
  `,
  fragmentShader: `
    precision mediump float;

    void main()
    {
        // 빨간색으로 조각을 칠함
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
  `,
});

결과: 빨간색 정사각형 Plane 출력.

position은 로컬 좌표계 기준의 정점 위치
modelMatrix → 로컬 → 월드 좌표
viewMatrix → 월드 → 카메라 좌표
projectionMatrix → 카메라 → 클립 좌표

vec4(x, y, z, w)의 w는 위치냐 방향이냐를 구분하기 위한 수단입니다.

vec4에서 w는 뭘 의미하나?

위치	vec4(x, y, z, 1.0)	진짜 좌표	이동(translation)에 영향을 받음
방향	vec4(x, y, z, 0.0)	방향 벡터 (예: normal, 빛 방향)	이동에는 영향 없음

예시로 비교:

vec4 pos = vec4(1.0, 2.0, 3.0, 1.0); // 위치
vec4 dir = vec4(1.0, 0.0, 0.0, 0.0); // 방향

이걸 modelMatrix에 곱했을 때:

pos는 이동 + 회전 + 스케일이 적용됨
dir은 이동 없이 회전 + 스케일만 적용됨

이 차이를 구분하기 위해 w를 쓰는 겁니다.

실전에서 왜 필요한가?

조명을 계산할 때 빛의 방향은 방향 벡터 (w=0)
정점 위치는 좌표이기 때문에 위치 벡터 (w=1)
모든 vertex는 gl_Position = MVP * vec4(position, 1.0); 형태로 처리됨

3. 셰이더 파일 분리하기

🔧 폴더 구조

/src
  /shaders
    /test
      vertex.glsl
      fragment.glsl

🔧 vite-plugin-glsl 설치

npm install vite-plugin-glsl

vite.config.js에 설정 추가:

import glsl from 'vite-plugin-glsl';

export default {
  plugins: [glsl()],
};

Shader languages support for VScode 확장 프로그램 설치

플러그인을 설치해서 구문 색상을 구분해줍니다.

🔧 셰이더 파일 가져오기

import vertexShader from './shaders/test/vertex.glsl';
import fragmentShader from './shaders/test/fragment.glsl';

const material = new THREE.RawShaderMaterial({
  vertexShader: testVertexShader,
  fragmentShader: testFragmentShader,
  // wireframe: true,
  // side: THREE.DoubleSide,
});

wireframe, side, transparent 또는 flatShading와 같이 다른 재질에서 다룬 일반적인 속성의 대부분은 RawShaderMaterial에서도 여전히 사용할 수 있습니다.
하지만 map, alphaMap, opacity, color, 등의 속성은 더 이상 작동하지 않습니다. 이러한 기능을 셰이더에서 직접 작성해야 합니다.

4. GLSL 기본 문법 요약

종료 세미콜론 필수
타입 명시 필수
주요 타입:
- float: 소수 (예: 1.0)
- int: 정수
- bool: 불리언
- vec2, vec3, vec4: 벡터
- mat4: 4x4 행렬
- sampler2D: 텍스처

5. 정점 셰이더의 구조

uniform mat4 projectionMatrix; // 카메라 투영 행렬
uniform mat4 viewMatrix;       // 카메라 뷰 행렬
uniform mat4 modelMatrix;      // 모델 변환 행렬
// view + model을 합쳐서 modelViewMatrix로도 표현 가능
// uniform mat4 modelViewMatrix;
// (최적화를 위해 model과 view를 미리 곱한 값)

attribute vec3 position;       // 정점 위치 (매 정점마다 다름)

void main(){
  // 1)
  // gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0); // 최종 화면 좌표

  // 2)
  // gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0); // 최종 화면 좌표

  // 3)
  vec4 modelPosition = modelMatrix * vec4(position, 1.0);
  vec4 viewPosition = viewMatrix * modelPosition;
  vec4 projectionPosition = projectionMatrix * viewPosition;

  gl_Position = projectionPosition; // 최종 화면 좌표
}

6. 프래그먼트 셰이더의 구조

precision mediump float;

void main()
{
    // RGBA 색상 설정
    gl_FragColor = vec4(0.5, 0.0, 1.0, 1.0); // 보라색
}

RGBA 각 값은 0.0~1.0 범위
alpha < 1.0일 경우 JS 쪽에서 transparent: true 필수
precision의 highp(고정밀, 성능저하 가능성), mediump(일반적으로 사용), lowp(이동 시 정밀성이 떨어짐)

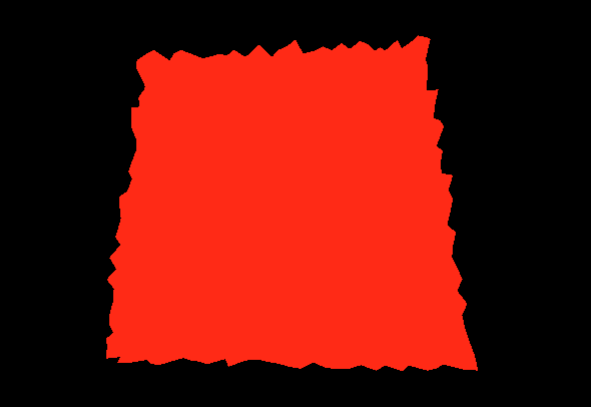

7. Attribute 추가하기 (예: 정점별 랜덤 값)

js attribute -> vertex shader에서만 값을 얻을 수 있음.

// PlaneGeometry 생성: 33 x 33 개의 정점 생성됨
const geometry = new THREE.PlaneGeometry(1, 1, 32, 32);

// position attribute의 정점 개수 확인(33 * 33 = 1089)
const count = geometry.attributes.position.count; // vertex 개수

// 정점 수만큼 랜덤값을 담을 Float32Array 생성 / 32비트의 1089개의 요소를 담을 수 있는 배열
const randoms = new Float32Array(count);

// 각 정점에 대해 랜덤값 할당
for (let i = 0; i < count; i++) {
  randoms[i] = Math.random();
}

// 각 정점에 대해 aRandom 속성 추가 (속성 이름, 속성)
geometry.setAttribute('aRandom', new THREE.BufferAttribute(randoms, 1));

셰이더에서 사용:

// Vertext.glsl
attribute float aRandom;

void main()
{
    // 랜덤한 z값으로 정점 흔들기
    modelPosition.z += aRandom * 0.1;
}

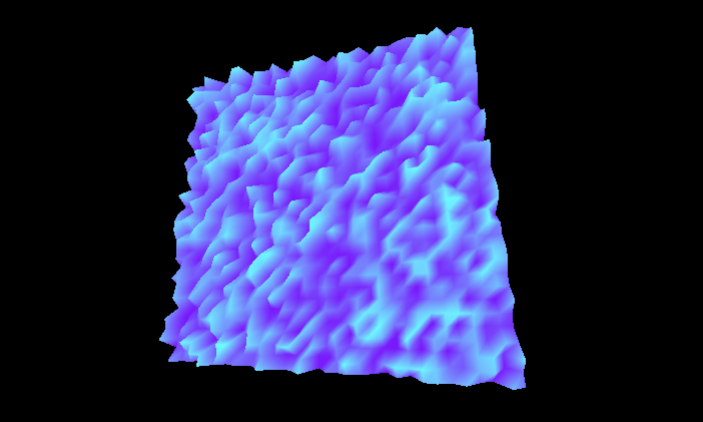

8. Varying: 정점 데이터를 프래그먼트로 전달

varying을 통해 vertex -> fragment로 값을 전달 할 수 있음

// Vertex Shader
varying float vRandom;

void main() {
    vRandom = aRandom;
}

// Fragment Shader
varying float vRandom;

void main() {
    gl_FragColor = vec4(0.5, vRandom, 1.0, 1.0); // 초록색 채널만 랜덤
}

9. Uniform: 자바스크립트에서 GLSL로 값 전달

uniforms는 vertex, fragment 모두 값을 전달 할 수 있음

🎛 JS 측:

uniforms: {
  uFrequency: { value: new THREE.Vector2(10, 5) },
  uTime: { value: 0 },
  uColor: { value: new THREE.Color('orange') }
}

🧬 Vertex Shader:

uniform vec2 uFrequency;
uniform float uTime;

float elevation = sin(modelPosition.x * uFrequency.x - uTime) * 0.1;
elevation += sin(modelPosition.y * uFrequency.y - uTime) * 0.1;
modelPosition.z += elevation;

varying float vElevation;
vElevation = elevation;

🎨 Fragment Shader:

uniform sampler2D uTexture;
varying vec2 vUv;
varying float vElevation;

void main()
{
    vec4 textureColor = texture2D(uTexture, vUv);
    textureColor.rgb *= vElevation * 2.0 + 0.5;
    gl_FragColor = textureColor;
}

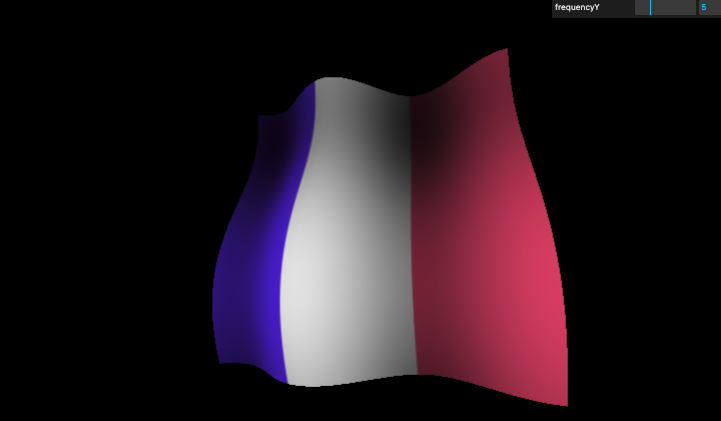

10. Texture 사용하기

const flagTexture = textureLoader.load('/textures/flag-french.jpg');

uniforms: {
  uTexture: {
    value: flagTexture;
  }
}

셰이더에서 UV 사용:

attribute vec2 uv;
varying vec2 vUv;

vUv = uv

uv는 attribute 값이므로 varying 키워드로 vertex -> fragment로 전달

uniform sampler2D uTexture;
vec4 textureColor = texture2D(uTexture, vUv);
gl_FragColor = textureColor;

11. ShaderMaterial 사용하기

RawShaderMaterial → 저수준, 모든 uniform/attribute 명시해야 함. 구성 파악을 위해 사용을 권장

// RawShaderMaterial - vertex.glsl
uniform mat4 projectionMatrix; // 카메라 투영 행렬
uniform mat4 viewMatrix;       // 카메라 뷰 행렬
uniform mat4 modelMatrix;      // 모델 변환 행렬
uniform vec2 uFrequency;
uniform float uTime;

attribute vec3 position;       // 정점 위치 (매 정점마다 다름)
attribute vec2 uv;

varying vec2 vUv;
varying float vElevation;

void main(){
  vec4 modelPosition = modelMatrix * vec4(position, 1.0);
  modelPosition.z += sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  modelPosition.z += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  float elevation = sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  elevation += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  modelPosition.z += elevation;

  vec4 viewPosition = viewMatrix * modelPosition;
  vec4 projectionPosition = projectionMatrix * viewPosition;

  gl_Position = projectionPosition; // 최종 화면 좌표

  vUv = uv;
  vElevation = elevation; // 명암 조절을 위한 변수
}

ShaderMaterial → 자동으로 추가됨

// ShaderMaterial - vertex.glsl
uniform vec2 uFrequency;
uniform float uTime;

varying vec2 vUv;
varying float vElevation;

void main(){
  vec4 modelPosition = modelMatrix * vec4(position, 1.0);

  modelPosition.z += sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  modelPosition.z += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  float elevation = sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  elevation += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  modelPosition.z += elevation;

  vec4 viewPosition = viewMatrix * modelPosition;
  vec4 projectionPosition = projectionMatrix * viewPosition;

  gl_Position = projectionPosition; // 최종 화면 좌표

  vUv = uv;
  vElevation = elevation; // 명암 조절을 위한 변수 전달
}

const material = new THREE.ShaderMaterial({
  vertexShader,
  fragmentShader,
  uniforms: {
    uTime: { value: 0 },
    uColor: { value: new THREE.Color('red') },
  },
});

12. 디버깅 팁

Semicolon 빠짐 → 에러 발생 위치 콘솔 확인
Fragment Shader에서 값을 시각화:

gl_FragColor = vec4(vUv, 0.0, 1.0);

ShaderMaterial로 바꾸면 기본 uniform과 precision 자동 설정

🔗 참고 자료

// shader/vertex.glsl
uniform mat4 projectionMatrix; // 카메라 투영 행렬
uniform mat4 viewMatrix;       // 카메라 뷰 행렬
uniform mat4 modelMatrix;      // 모델 변환 행렬
// view + model을 합쳐서 modelViewMatrix로도 표현 가능
// uniform mat4 modelViewMatrix;
// (최적화를 위해 model과 view를 미리 곱한 값)
uniform vec2 uFrequency;
uniform float uTime;

attribute vec3 position;       // 정점 위치 (매 정점마다 다름)
// attribute float aRandom; // 추가된 속성 aRandom
attribute vec2 uv;

// varying float vRandom; // vertex에서 fragment 전파용 변수
varying vec2 vUv;
varying float vElevation;

void main(){
  // 1)
  // gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0); // 최종 화면 좌표

  // 2)
  // gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0); // 최종 화면 좌표

  // 3)
  vec4 modelPosition = modelMatrix * vec4(position, 1.0);
  // modelPosition.z += sin(modelPosition.x * 5.0) * 0.1; // z축으로 물결 만들기
  // modelPosition.z += aRandom * 0.1;
  modelPosition.z += sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  modelPosition.z += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  float elevation = sin(modelPosition.x * uFrequency.x + uTime) * 0.1;
  elevation += sin(modelPosition.y * uFrequency.y + uTime) * 0.1;

  modelPosition.z += elevation;

  vec4 viewPosition = viewMatrix * modelPosition;
  vec4 projectionPosition = projectionMatrix * viewPosition;

  gl_Position = projectionPosition; // 최종 화면 좌표

  // vRandom = aRandom; // 값 담기
  vUv = uv;
  vElevation = elevation; // 명암 조절을 위한 변수
}

// shader/fragment.glsl
// highp: 고정밀, 성능 이슈
// mediump: 일반적으로
// lowp: 이동 시 정밀함이 떨어짐.
precision mediump float;

uniform vec3 uColor;
uniform sampler2D uTexture;

// varying float vRandom; // vertex에서 전파받은 vRandom
varying vec2 vUv;
varying float vElevation;

void main() {
  vec4 textureColor = texture2D(uTexture, vUv);

  // gl_FragColor = vec4(uColor, 1.0); // r, g, b, a
  // a 1.0 이하 적용하려면 Material에서 transparent = true
  textureColor.rgb *= vElevation * 2.0 + 0.5;
  gl_FragColor = textureColor;
}

// script.js
import * as THREE from 'three';
import { OrbitControls } from 'three/examples/jsm/controls/OrbitControls.js';
import GUI from 'lil-gui';
import testVertexShader from './shader/test/vertex.glsl';
import testFragmentShader from './shader/test/fragment.glsl';

/**
 * Base
 */
// Debug
const gui = new GUI();

// Canvas
const canvas = document.querySelector('canvas.webgl');

// Scene
const scene = new THREE.Scene();

/**
 * Textures
 */
const textureLoader = new THREE.TextureLoader();
const flagTexture = textureLoader.load('/textures/flag-french.jpg');

/**
 * Test mesh
 */
// Geometry
// PlaneGeometry 생성: 33 x 33 개의 정점 생성됨
const geometry = new THREE.PlaneGeometry(1, 1, 32, 32);

// position attribute의 정점 개수 확인(33 * 33 = 1089)
const count = geometry.attributes.position.count; // vertex 개수

// 정점 수만큼 랜덤값을 담을 Float32Array 생성 / 32비트의 1089개의 요소를 담을 수 있는 배열
const randoms = new Float32Array(count);

// 각 정점에 대해 랜덤값 할당
for (let i = 0; i < count; i++) {
  randoms[i] = Math.random();
}

// 각 정점에 대해 aRandom 속성 추가 (속성 이름, 속성)
geometry.setAttribute('aRandom', new THREE.BufferAttribute(randoms, 1));

// Material
const material = new THREE.RawShaderMaterial({
  vertexShader: testVertexShader,
  fragmentShader: testFragmentShader,
  // wireframe: true,
  // side: THREE.DoubleSide,
  uniforms: {
    uFrequency: { value: new THREE.Vector2(10, 5) }, // texture -> vertex
    uTime: { value: 0 }, // texture -> vertex
    uColor: { value: new THREE.Color('orange') }, // texture -> fragment
    uTexture: { value: flagTexture }, // texture -> fragment
  },
});

// const material = new THREE.ShaderMaterial({
//   vertexShader: testVertexShader,
//   fragmentShader: testFragmentShader,
//   uniforms: {
//     uFrequency: { value: new THREE.Vector2(10, 5) }, // texture -> vertex
//     uTime: { value: 0 }, // texture -> vertex
//     uColor: { value: new THREE.Color('orange') }, // texture -> fragment
//     uTexture: { value: flagTexture }, // texture -> fragment
//   },
// });

gui
  .add(material.uniforms.uFrequency.value, 'x')
  .min(0)
  .max(20)
  .step(0.01)
  .name('frequencyX');
gui
  .add(material.uniforms.uFrequency.value, 'y')
  .min(0)
  .max(20)
  .step(0.01)
  .name('frequencyY');

// Mesh
const mesh = new THREE.Mesh(geometry, material);

scene.add(mesh);

/**
 * Sizes
 */
const sizes = {
  width: window.innerWidth,
  height: window.innerHeight,
};

window.addEventListener('resize', () => {
  // Update sizes
  sizes.width = window.innerWidth;
  sizes.height = window.innerHeight;

  // Update camera
  camera.aspect = sizes.width / sizes.height;
  camera.updateProjectionMatrix();

  // Update renderer
  renderer.setSize(sizes.width, sizes.height);
  renderer.setPixelRatio(Math.min(window.devicePixelRatio, 2));
});

/**
 * Camera
 */
// Base camera
const camera = new THREE.PerspectiveCamera(
  75,
  sizes.width / sizes.height,
  0.1,
  100,
);
camera.position.set(0.25, -0.25, 1);
scene.add(camera);

// Controls
const controls = new OrbitControls(camera, canvas);
controls.enableDamping = true;

/**
 * Renderer
 */
const renderer = new THREE.WebGLRenderer({
  canvas: canvas,
});
renderer.setSize(sizes.width, sizes.height);
renderer.setPixelRatio(Math.min(window.devicePixelRatio, 2));

/**
 * Animate
 */
const clock = new THREE.Clock();

const tick = () => {
  const elapsedTime = clock.getElapsedTime();

  // Update material
  material.uniforms.uTime.value = elapsedTime;

  // Update controls
  controls.update();

  // Render
  renderer.render(scene, camera);

  // Call tick again on the next frame
  window.requestAnimationFrame(tick);
};

tick();

저작자표시 비영리 동일조건 (새창열림)

'Graphic > ThreeJS' 카테고리의 다른 글

29 Animated Water Shader (2)	2025.08.04
28 Shader patterns (4)	2025.08.04
26. 프로젝트 구조화(Code structuring for bigger projects) (4)	2025.08.02
25 Realistic render (2)	2025.07.31
24 Environment Map (3)	2025.07.31
